سلسلة بدون إطار / تفاصيل المنتج
ألواح توجيه ضوء LED من طراز Frameless
منتج نهائي مصنوع من لوح توجيه الضوء، مع مراجعة الوجه والإضاءة الطرفية والدعم الخلفي والأسلاك كتجميعة واحدة.
نظرة عامة على المنتج
تعرف على الألواح بدون إطار في 40 ثانية
شاهد اللوح المضاء وتفاصيل الحواف وتجهيزات LED المخصصة.
تتوفر عينات مدفوعة بكميات صغيرة، وتُحتسب كمياتها ضمن الحد الأدنى للطلب اللاحق البالغ 10 قطع.
اطلب لوحاً بدون إطار تنزيل فيديو المنتجسجل عينة نهائية
لوح Frameless بمقاس 600 × 400 × 20 مم
لوح LED نهائي بواجهة مرئية كاملة بمقاس 600 × 400 مم. ويشير بُعد 20 مم إلى عمق التجميع النهائي.
| المقاس النهائي | 600 × 400 × 20 مم |
|---|---|
| الواجهة المرئية | 600 × 400 مم |
| قدرة لوح العينة | نحو 20 واط لهذا التكوين. |
| الأجزاء المشمولة في اللوح | شرائط LED والإطار الخارجي ولوح توجيه الضوء ولوح ناشر للضوء وصفيحة عاكسة. |
| ملحقات حسب الطلب | مصدر طاقة خارجي ووحدة تعتيم وجهاز تحكم عن بُعد؛ لا تُورّد ضمن التجهيز القياسي. |
| مصدر الطاقة الاختياري | مصدر من MEAN WELL بخرج 24 فولت تيار مستمر وقدرة مقننة 60 واط. ويشير تصنيف 60 واط إلى سعة مصدر الطاقة وليس استهلاك اللوح. |
هذا تكوين لعينة واحدة. وتُؤكَّد المقاسات والأحمال الكهربائية ومتطلبات الملحقات الأخرى في عرض السعر.
اطّلع على تكوين العينة والفحوص البصرية ←

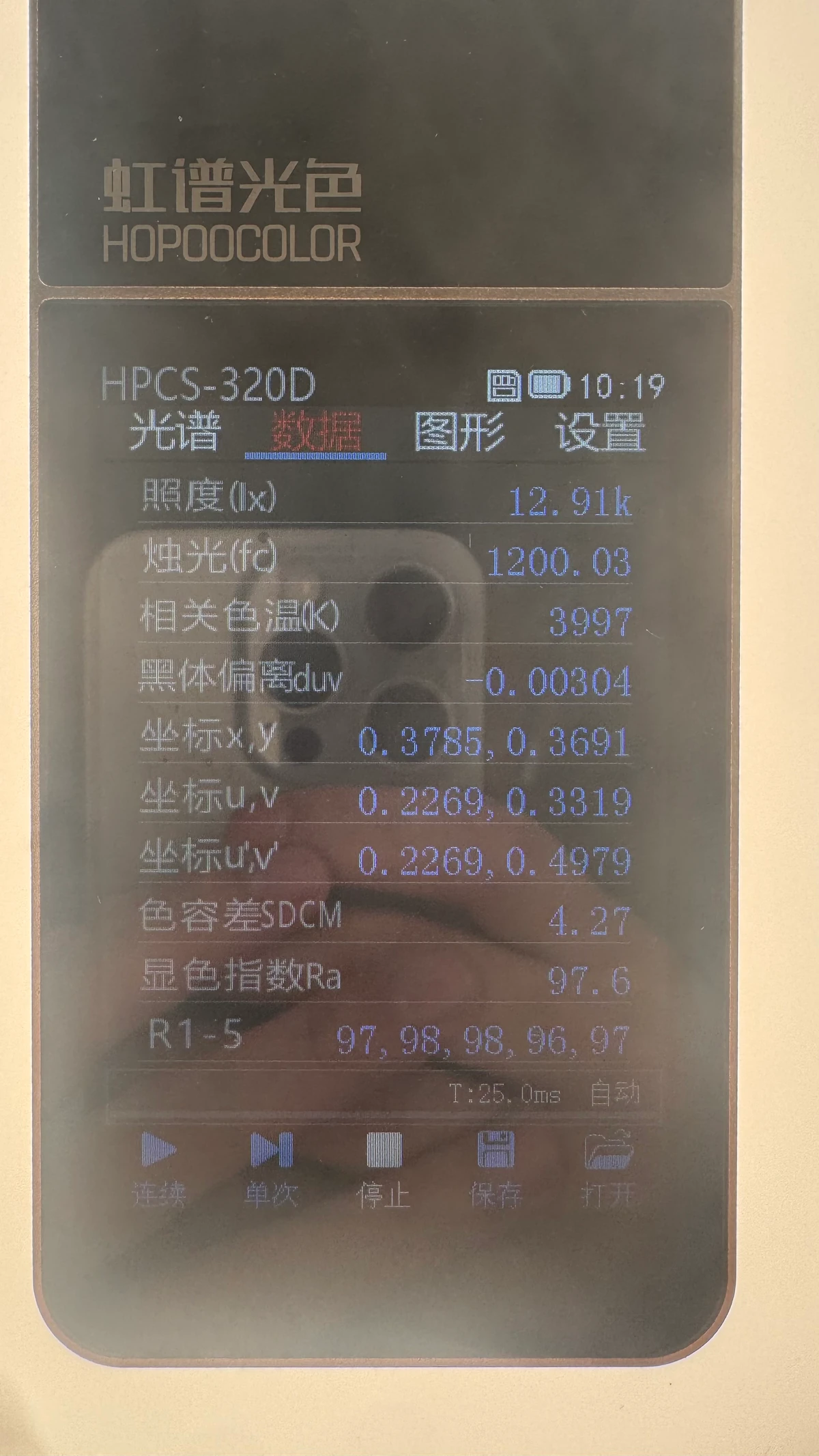

تعرض الشاشة أيضاً استضاءة تبلغ نحو 12.91 كيلولوكس. ولم يُسجّل موضع المستشعر والمسافة، لذا لا تمثل هذه القراءة قيمة مقننة لخرج المنتج. ولا تتوفر لهذه العينة بيانات قياس تسع نقاط أو نسبة تجانس محسوبة.
المرجع الفني
المواصفات
يشكل لوح LGP والواجهة الأوبالية والظهر العاكس ومصابيح LED المخفية عند الحواف والأسلاك تجميعة خاصة بالمشروع.
| الهيكل والأبعاد | |
|---|---|
| عمق التجميعة النهائية | سماكة النظام الكامل 12.5–50 مم؛ وليست سماكة PMMA وحده |
| المقاس النهائي | الحد الأقصى للمقاس النهائي: 1500 × 2000 مم. تتبع المقاسات المخصصة وتفاصيل الدعم الرسم المعتمد. |
| درجة حماية IP | IP40 للتكوين الداخلي المرجعي، دون حماية من الماء. تتطلب البيئات الأخرى تجميعًا محددًا. |
| الخصائص البصرية | |
| درجة حرارة اللون والتأثيرات | أبيض بدرجة ثابتة أو قابل للضبط أو RGB أو RGBW. إعدادات الأبيض القابل للضبط المرجعية: 2700K / 4000K / 6500K؛ والشرائط البيضاء المخصصة الأخرى: 2800–7500K. |
| CRI | أعلى من 85 كمرجع FH القياسي؛ تتوفر شرائط بمؤشر أعلى حسب الاختيار. |
| الخصائص الكهربائية | |
| جهد الإدخال | 12 أو 24 فولت تيار مستمر |
| مرجع شريط LED | تستخدم FH شرائط LED مخصصة. تُحدد قدرة الشريط ونوع LED ومؤشر تجسيد اللون وسطوع اللوح النهائي للتكوين المختار. |
| مصدر الطاقة | MEAN WELL، يُختار حسب الجهد والحمل وطريقة التحكم؛ ويُدرج عند ذكره في بنود العرض. |
مواصفات هندسية إضافية
| الهيكل والأبعاد | |
|---|---|
| سماكة لوح PMMA | لوح توجيه الضوء من PMMA بسماكة 6 أو 8 مم، يُختار وفق البنية المعتمدة بدون إطار. |
| العلامة التجارية للمادة | PMMA من الدرجة البصرية بعلامة DONCHAMP |
| الوزن المرجعي | 15 كجم/م² للتكوين المرجعي بسماكة 12.5 مم؛ وتختلف الأوزان للتكوينات الأخرى. |
| التشطيب العام | بدون إطار أو بقناة ألومنيوم مخفية أو حافة كريستالية أو حافة ملصقة أو بروفايل خلفي محمي، حسب الحاجة. |
| التثبيت | يتم تطوير بروفايل التثبيت ونقاط الدعم وملحقات التركيب من رسم المشروع، ولا تُدرج إلا عند تفصيلها في العرض. |
| الخصائص البصرية | |
| دخول الضوء | دخول الضوء من الحواف الأربع فقط. |
| طبقة الانتشار | يشمل لوح Frameless النهائي لوحاً ناشراً للضوء. وتتبع مادة الواجهة التكوين المعتمد. |
| طبقة الانعكاس | يشمل لوح Frameless النهائي صفيحة عاكسة، وتتبع مواصفاتها التكوين المعتمد. |
| الخصائص الكهربائية | |
| استهلاك الطاقة | تُحدد قدرة الشريط المخصص لكل متر وقدرة اللوح الكلية بشكل منفصل وفق المقاس والإضاءة المختارين. |
| التعتيم والتحكم | يمكن دمج تحكم PWM أو DALI أو DMX عبر مشغل أو وحدة تحكم متوافقة مختارة لتكوين LED المعتمد. |
| مخرج الكابل والموصل | يتم تخصيص موضع الخروج وطول السلك ونوع الموصل وواجهة التحكم وفق رسم التركيب. |
البنية ودخول الضوء
صور المنتج وعرض التحكم
تُظهر العينة المحيط الخلفي واللوح الخلفي. يجب تأكيد الدعم والخلوص اللازم للتركيب في الرسم.
تخص الثقوب والمثبتات الظاهرة هذه العينة. ويجب تأكيد مواضعها واستخدامها وفق التركيب.
يعيد النمط البصري توجيه الضوء الطرفي. هذه الصورة سجل للعينة وليست تقريراً لقياس تجانس الإضاءة.
تُظهر صور العينات تكويناً واحداً وليست مواصفات عامة. تظل الأبعاد والحمل الكهربائي والتركيب ومعايير القبول خاصة بكل مشروع.
شاهد عرض التحكم في العينة (11 ثانية)
عرض أصلي للعينة بدون صوت. يؤثر تعريض الكاميرا وتوازن اللون الأبيض على المظهر؛ وهذا ليس قياساً معايراً للسطوع أو اللون.
موارد المنتج
أسئلة قبل عرض السعر
أهم التفاصيل التي يؤكدها المشترون عادةً أولاً.
ما الذي يُورّد كلوح Frameless؟
يُورّد Frameless كلوح نهائي يضم شرائط LED وإطاراً خارجياً ولوح توجيه الضوء ولوحاً ناشراً للضوء وصفيحة عاكسة. ولا يشمل التجهيز القياسي مصدر الطاقة الخارجي أو وحدة التعتيم أو جهاز التحكم عن بُعد؛ ويمكن توريدها حسب الطلب عند إدراجها صراحة.
كيف يختلف Frameless عن مكوّن LGP؟
لوح LGP منفرد هو اللوح البصري وليس وحدة إضاءة كاملة. يضيف Frameless الإضاءة والهيكل الداعم؛ لذا يتجاوز عمقه النهائي سماكة PMMA.
ما القيود التي تنطبق على اللوح المكتمل؟
تتطلب المقاسات النهائية المخصصة مراجعة العمق الكلي والدعم الخلفي ودخول الضوء وقيود النقل. سماكة PMMA ليست عمق الوحدة المكتملة. قد تستخدم المساحات الكبيرة وحدات متعددة؛ ويجب الاتفاق على مظهر الوصلات في الرسم والعينة.
ما الذي يجب إرساله لتسعير لوح بلا حواف؟
أرسل المقاس النهائي والكمية ولون الضوء ومسافة المشاهدة ورسم التركيب والعمق المتاح ومخرج الكابل وطريقة التثبيت والوجهة وأي متطلبات كهربائية أو تغليف.
الطلب والوثائق
| الطلب والوثائق | |
|---|---|
| الحد الأدنى للطلب | 10 pcs |
| العينات | 7 أيام بعد اعتماد الرسم والمواصفات؛ تضاف مدة الشحن. |
| تكوين LED | تستخدم FH شرائط LED مخصصة. تُحدد القيم الكهربائية والبصرية للتكوين المختار. |
| المطابقة | تتوفر وثائق CE / RoHS المنطبقة بحسب الموديل. يُحدد نطاقها في عرض السعر. |
اطلب لوحاً بدون إطار
أرسل المقاس النهائي وتفاصيل الحافة ولون الإضاءة ورسم التركيب.
تؤكد FH Lighting واجهة الأوبال وسُمك PMMA ودخول LED والدعم الخلفي وتشطيب الحافة ومخرج الكابل وطريقة التثبيت ومسار العينة كنظام مكتمل واحد.
الحد الأدنى للطلب10 pcs
العينات7 أيام بعد اعتماد الرسم والمواصفات؛ تضاف مدة الشحن.
