LEDライトボックス
広告用ライトボックス
FH特注LEDテープと適合するMEAN WELL電源を使用した、特注開閉式・マグネット式・SEGファブリックライトボックス。
最小注文10個 · 承認後7日でサンプル製作
ライトボックスシリーズ
表示物を固定する3つの方法。
カタログ写真は製品例です。印刷された広告やブランドは、取引関係や推奨を意味するものではありません。
その他のフレーム・表示面オプション
発光ポスターフレーム
薄型ポスターフレームには、上記の開閉式またはマグネット式を選びます。
クリスタルライトボックス
高級カウンターと案内板向け、エッジライトPMMAを組み込んだ透明研磨アクリル。
両面・ポータブルディスプレイ
ウィンドウ、吊り下げサイン、案内、販促向けの両面発光。
技術資料
ライトボックス構成仕様
3形式共通の参考仕様です。印刷物寸法、見え寸法、フレーム外寸をそれぞれ確認してください。
| 構造・寸法 | |
|---|---|
| 参考仕様の最大寸法 | 参考構成は最大1200 × 2400 mm。フレーム奥行と完成図面は注文ごとに確認します。 |
| SEGファブリックライトボックス | LGP参考構成は最大1200 × 2400 mm。大型モジュール構成は別途レイアウトを検討します。 |
| 素材 | パターン加工LGP、反射層、アルミフレーム。ポスターまたはSEG布、カバー、背板は構造に応じて指定します。 |
| フレーム仕上げ | 開閉式 / マグネット式：マットシルバー、黒、金、特注色。SEG：マットシルバーまたは特注色。 |
| フレーム奥行 | プロファイル、開閉方式、片面・両面構造に応じて選定します。 |
| IP保護等級 | 屋内の乾燥場所向けIP40 |
| 光学 | |
| 色温度（CCT） | 単色白色：3000K / 4000K / 5000K / 6500K、調色白色：2700～6500K。開閉式・マグネット式はRGBも選択可能。 |
| CRI | 選定した特注LEDテープにより80 / 90を選択 |
| 均斉度の目標 | 参考目標≥85%。測定条件はサンプルと合わせて合意 |
| 発光効率 | 選定した特注LEDテープと完成構成で確認 |
| 電気 | |
| 入力電圧 | DC 12 Vまたは24 V、定電圧 |
| 電力定格・配線 | FH特注LEDテープ。灯箱全体の電力、電線サイズ、コネクターは寸法・回路に応じて指定します。 |
| ケーブル長 | ケーブル長500 mm、1000 mm、または特注 |
| 電源 | MEAN WELL製。型番と付属範囲は見積書で確認 |
| 調光・制御 | 仕様に応じ、対応電源またはコントローラーを介してPWM、0–10 V、DALI、DMX、TRIACに対応 |

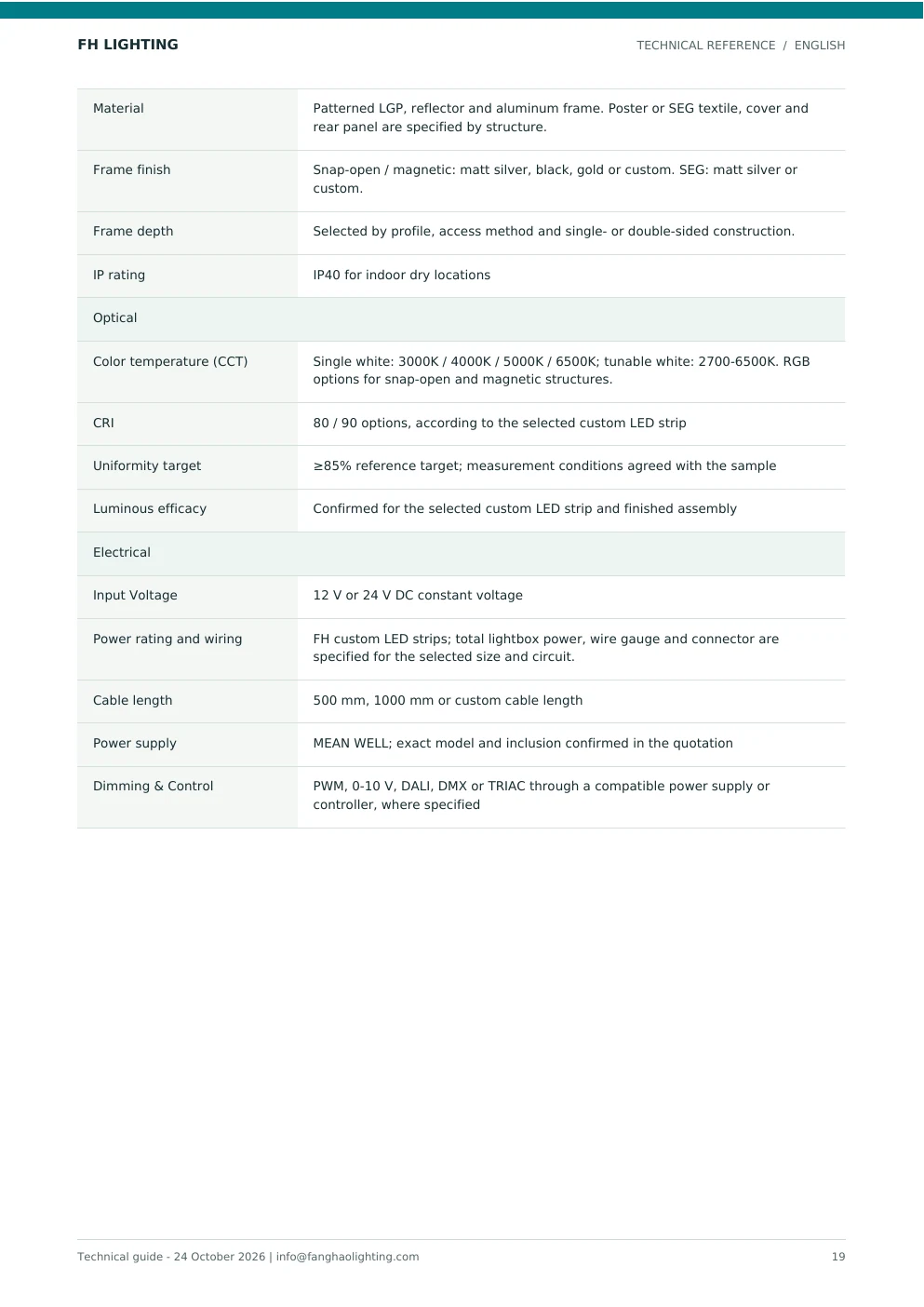

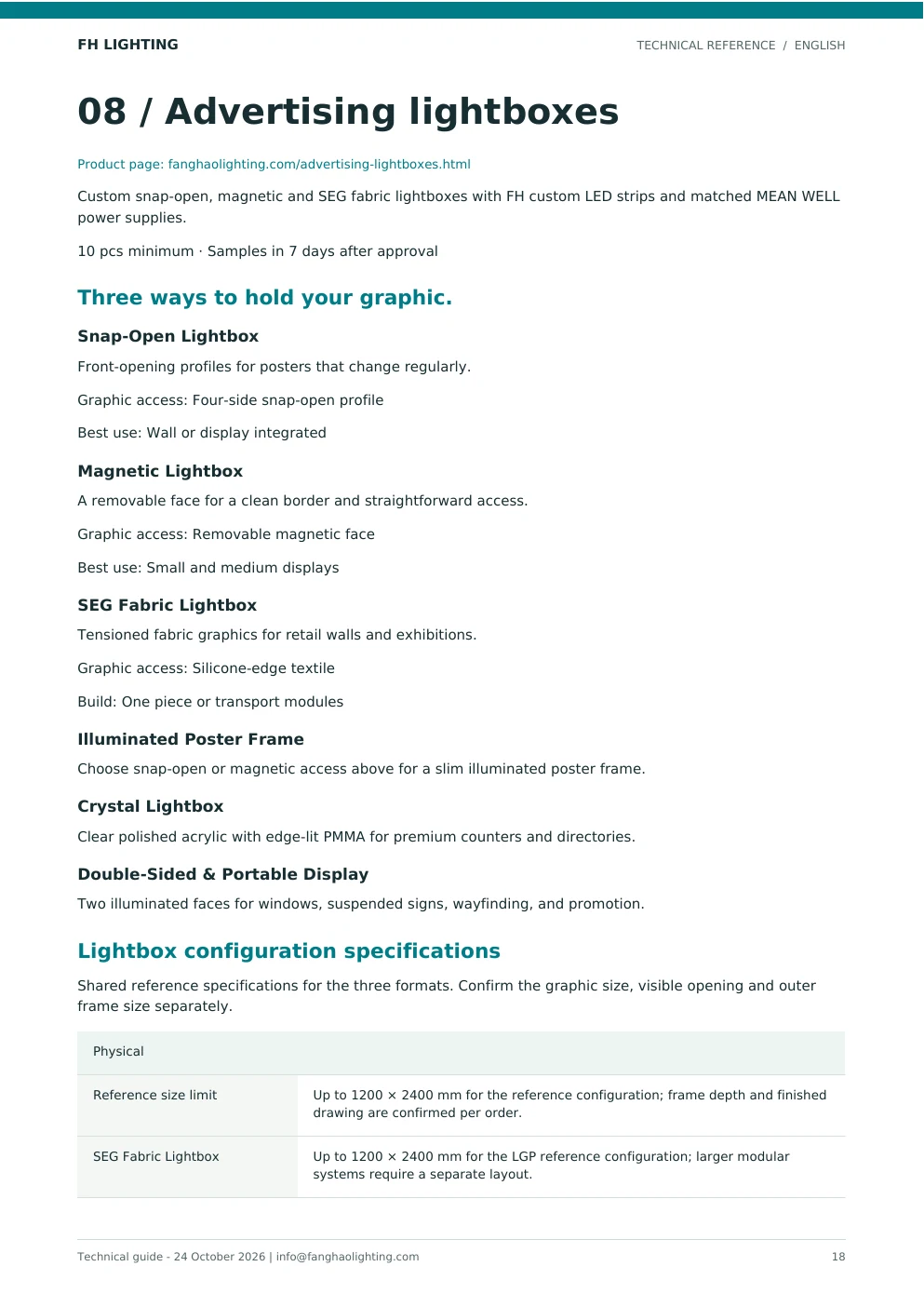

詳細技術ガイドを見る（PDF・英語）
注文・適合文書
| 注文・適合文書 | |
|---|---|
| 最小注文数量 | 10 pcs |
| サンプル | 図面と仕様の承認後7日。輸送日数は別途必要です。 |
| LED構成 | FHは特注LEDテープを使用します。電気・光学性能は選定した構成ごとに確認します。 |
| 適合資料 | モデルに応じて適用可能なCE／RoHS資料を提供します。対象範囲は見積時に確認します。 |
