完成アセンブリ
供給範囲を明確にしたサンプル。

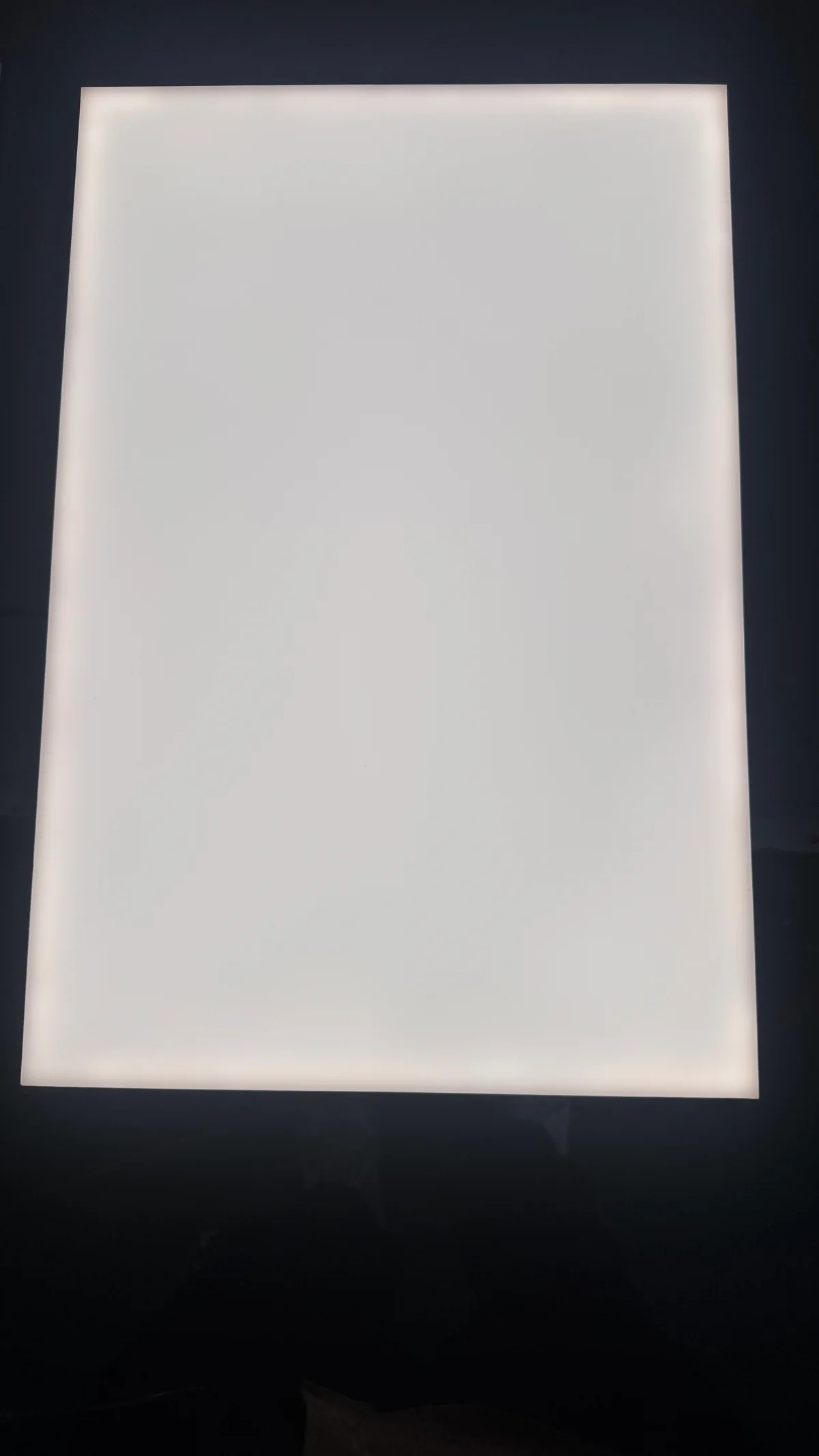

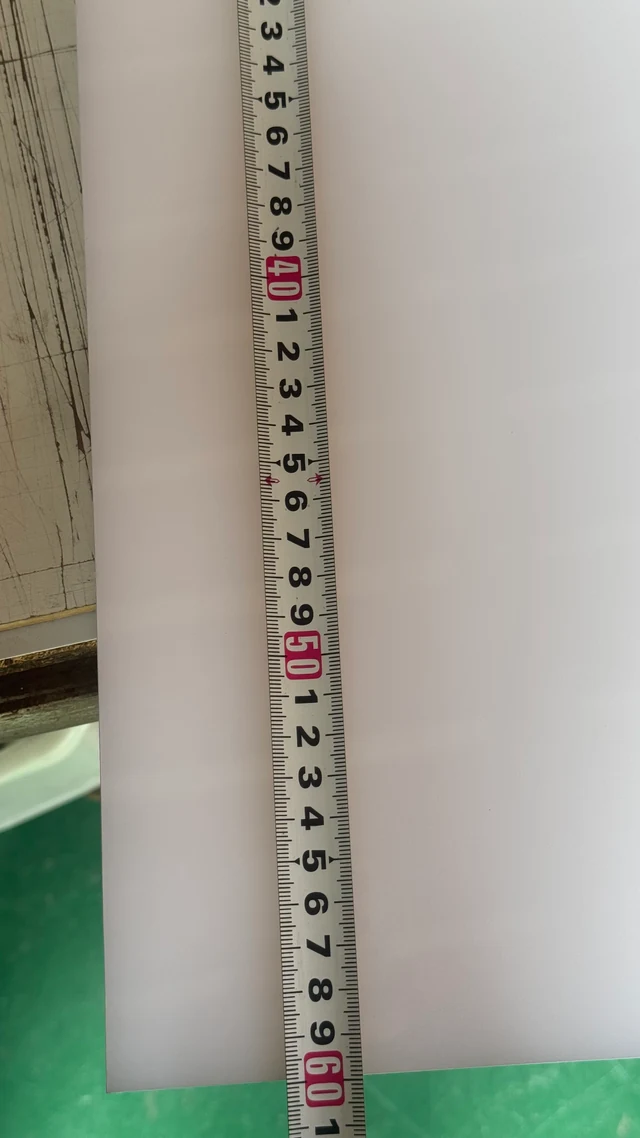

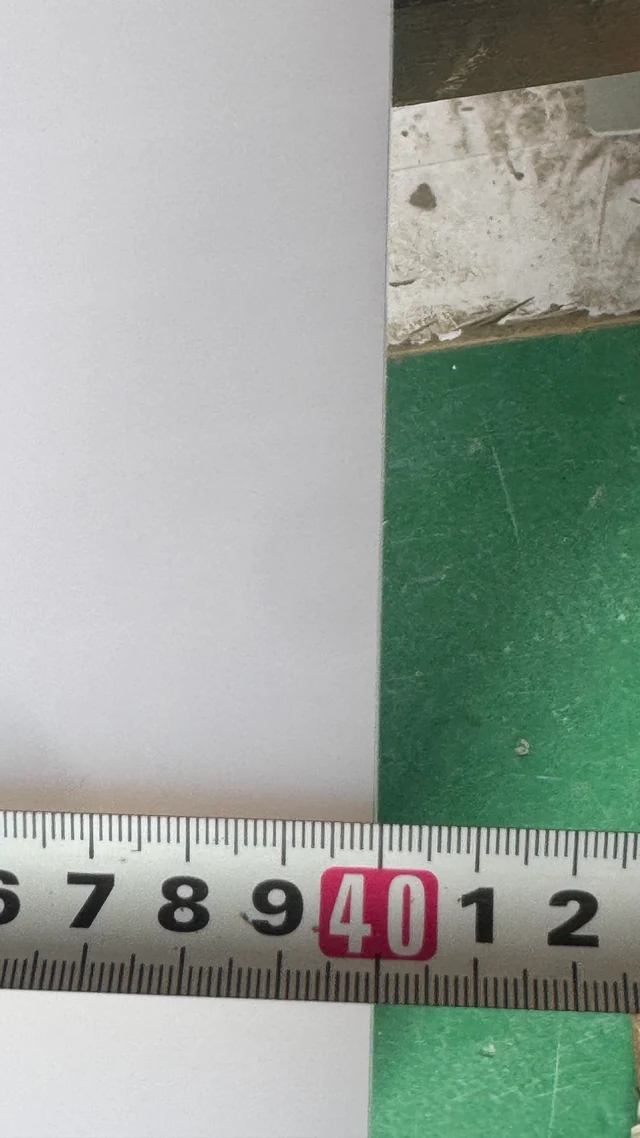

600 × 400 mmの正面全体が可視面です。20 mmは完成アセンブリの奥行きを示します。このサンプルは組立済みの発光パネルとして供給し、グラフィック交換機構は含みません。
| 項目 | サンプル構成 |
|---|---|
| 仕上がり寸法 | 600 × 400 × 20 mm |
| 可視面 | 600 × 400 mm |
| パネル電力 | メーカーのサンプル参考値で約20 W |
| 標準構成部品 | LEDテープ、外枠、導光板、拡散板、反射シート |
| オプション部品 | 外付け電源、調光器、リモコン。見積書に明記した場合のみ付属 |
パネル電力と電源容量は別の数値です。
パネルの参考電力は約20 Wです。このサンプルで選択可能な電源として案内するのは、出力24 V DC、定格容量60 WのMEAN WELL製電源です。60 Wは電源容量であり、パネルの消費電力ではありません。電源の具体的な型番と調光器・リモコンの適合性は見積時に確認します。
測定条件を踏まえて光学記録を確認。
撮影された測定器の表示には、相関色温度3997 Kと平均演色評価数Ra 97.6が記録されています。これらは本サンプル記録の測定値であり、すべての特注仕様に共通する保証値ではありません。
表示には照度約12.91 klxも示されています。測定距離と位置が記録されていないため、この値をパネルの定格出力や比較基準としては扱いません。ケルビンは色温度、ルクスは照度の単位です。このサンプルの9点測定値はないため、均斉度の百分率は記載していません。
サンプルに関するFAQ
同様のパネルをご依頼いただく前に。
電源は付属しますか？
標準の完成パネルには、上記の5種類の構成部品が含まれます。外付け電源、調光器、リモコンはオプションで、見積書に明記した場合のみ付属します。
60 Wはパネルの消費電力を示しますか？
いいえ。このパネルの参考電力は約20 Wです。60 Wはオプション電源の定格容量です。
別の寸法や発光色を指定できますか？
仕上がり寸法、用途、数量、希望する発光色をお送りください。FH Lightingが構成を検討し、製作前にサンプル仕様を確認します。
